  • HXZC-R3(B)变压器直流电阻测试仪的接线方法

    武汉国电华星电气 | [在线咨询]    Sep 01, 2015      分享到:
    【文章导读】 HXZC-R3(B) 变压器直流电阻测试仪是集 助磁法测试、三相测试 和 消磁功能 于一体的新一代快速测试仪,是测量大型电力变压器直流电阻的理想设备。又叫直流电阻速测仪、

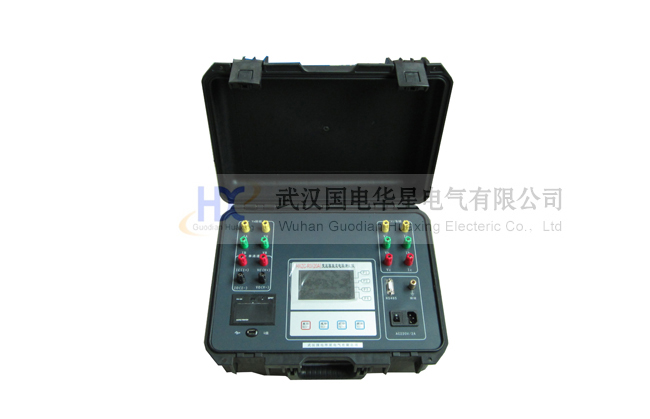

         HXZC-R3(B)变压器直流电阻测试仪是集助磁法测试、三相测试消磁功能于一体的新一代快速测试仪,是测量大型电力变压器直流电阻的理想设备。又叫直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪。



    接线方法:

    1、用电源线把仪器与外部AC 220 电源连接,用接地线将接地端子与大地连接。

    2、两绕组变压器测试时依次将高压测试线(较长的)的四个测试钳(黄绿红黑)分别接到高压侧的ABCO套管上,如果只有ABC三个套管,可以将黑色测试钳悬空;测试线另一端与仪器的接线端子对应连接。将低压测试线(较短的)的三个测试钳(黄绿红)分别接到低压侧的abc、套管上,测试线另一端与仪器的接线端子对应连接。

    注:整个测试过程不用倒线。

    3、三绕组变压器可以将高低压绕组测试完后,将高压测试线(较长的)的四个测试钳倒接到中压侧测试即可。

    4、单相变压器使用将高压测试线(较长的)中黄色和绿色的测试钳接到单相变压器的高压侧,低压测试线(较短的)中黄色和绿色的测试钳接到单相变压器的低压侧,测试线另一端与仪器的接线端子对应连接。

    5、仪器配套的专用测试线已经将电流、电压线设计到同一钳口上,接线简单方便。
